クリアフロー工法とは
クリアフロー工法は大口径管きょの更生工法
高密度ポリエチレン製のライニング材背面に、補強鋼材を連結材により一体化したライニング材とセメント系充填材により複合管を築造する工法です。
株式会社大浜組は管きょの更生の先端技術としてのクリアフロー工法を推進しています。
急曲線部管路への施工が可能
フリー設計＆スピーディー施工

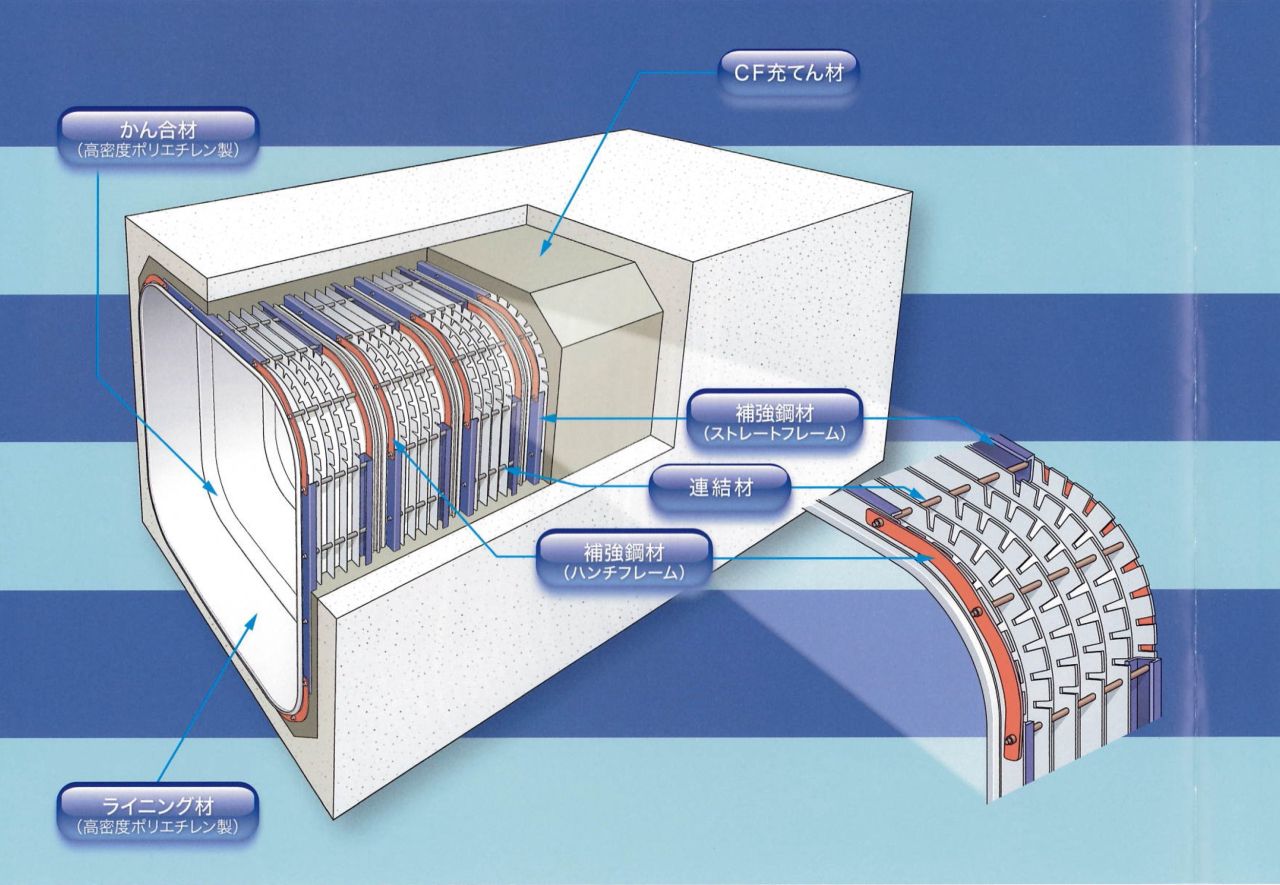

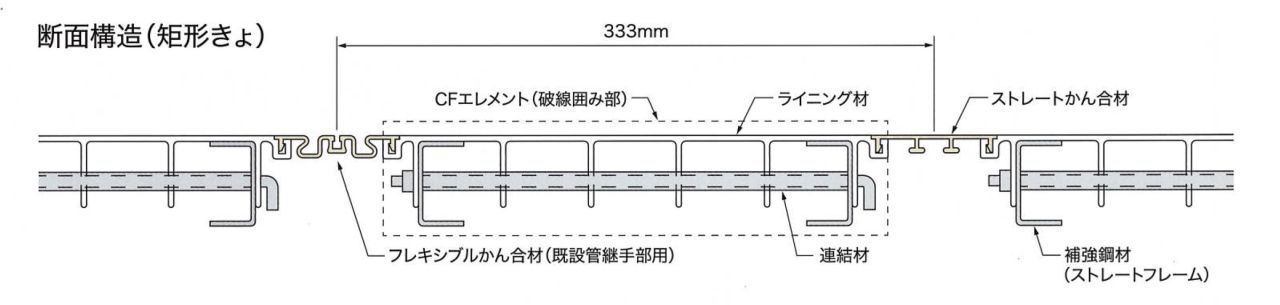

クリアフロー工法は、高密度ポリエチレン製の帯板状であるライニング材背面に、補強鍋材を装着した更生材(CFエレメント)、およびポリマーセメント系充てん材(CF充てん材)により複合管を築造する大口径管きょを更生する工法です。
本工法は、ライニング材背面に補強鋼材を装着させて一体化することにより、管体強度の向上を図っています。
また、テーパーライニング材を使用することで曲線部にも適用でき、下水供用下においても管路内に大きな機械を搬入することなく施工できる工法です。
クリアフロー工法の特徴
最適な管体強度設計ができる
ライニング材と補強鋼材の一体化により、複合管管としての性能を最大限発揮します。
また、必要に応じて自由に補強鋼材を設計できるため、最適な管体強度が得られます。
継手部の追従性に優れる
既設管継手部付近にフレキシブルかん合材を用いることにより、既設管継手部に地震による目開きが生じた場合でも、内水圧0.05MPaの水密性を確保(最大開き量:30mm)
急曲線部や屈曲部に適用できる
投管の線形に応じて工場加工したテーバーライニング材を使用することにより、曲率半径1.3Bm以上(B=既設管内幅または内径)の急曲線部に適用
施工性に優れる
更生材(CFエレメント)を順次人力で接続して製管するため、専用機材は不要です。
また、施工スパン両側の人孔を開口できる場合では、施工スパン中央より両管口に向かって施工できるため、施工期間を短縮することができます。
耐久性に優れる
表面部材であるライニング材、およびかん合材は高密度ポリエチレン製で、耐薬品性・耐摩耗性等の耐久性に優れます。

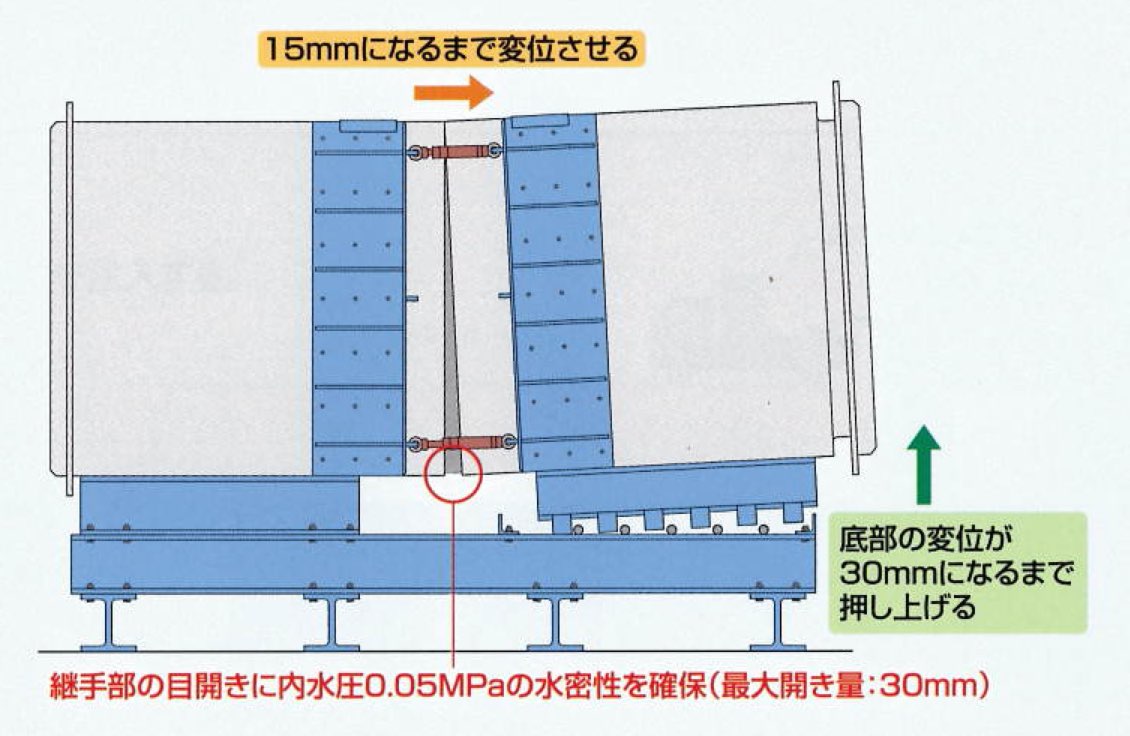

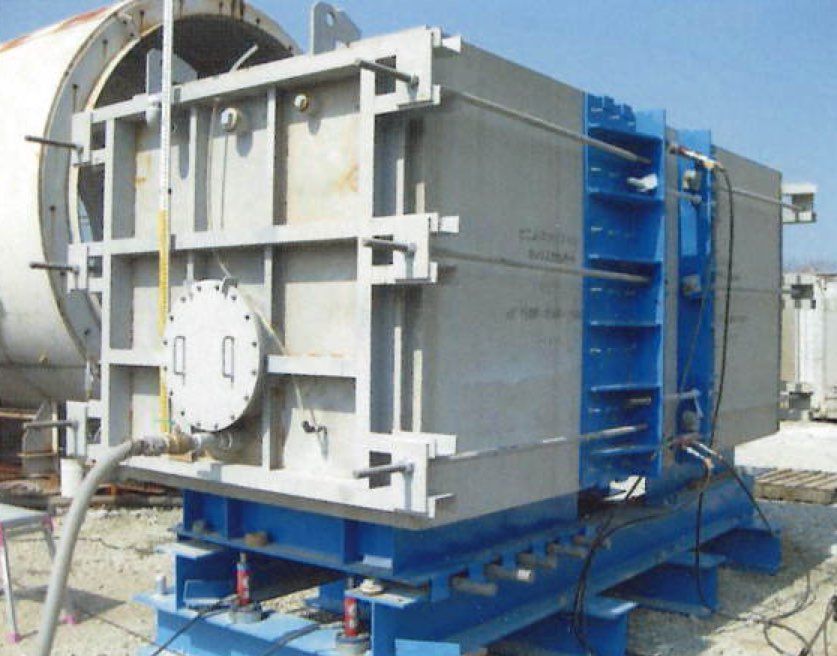

継手部の耐震性UP(追従性)
継手部付近にフレキシブルかん合材を用いることにより、既設管継手部に地震動等による目開きが生じた場合でも内水圧0.05MPaの水密性を確保できます。(最大開き量:30mm)

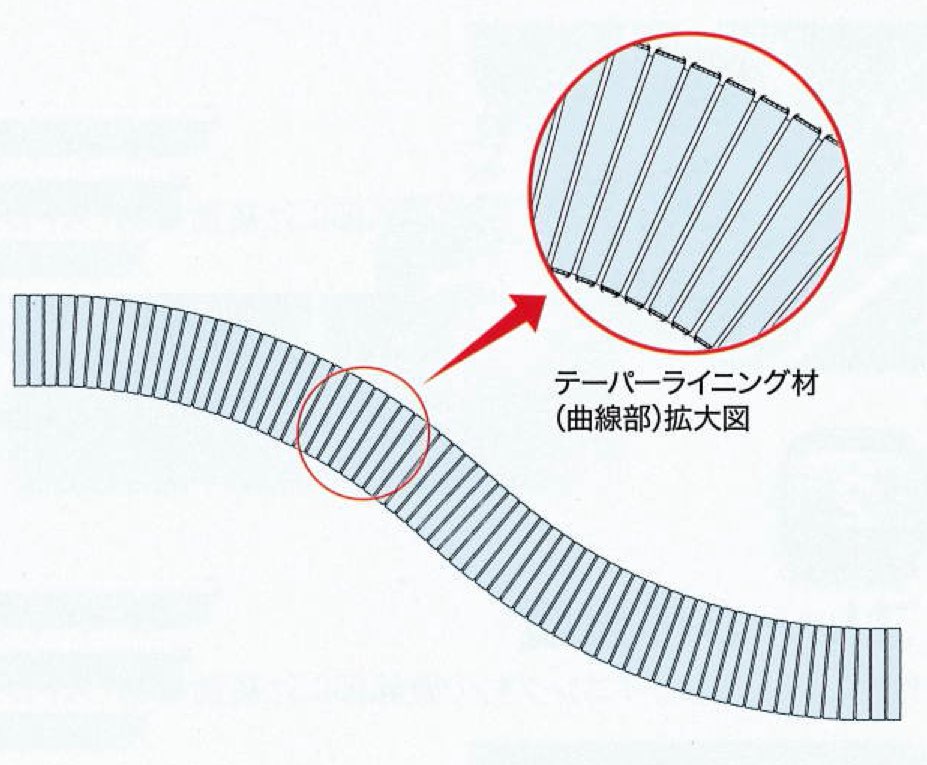

急曲線部施工
クリアフロー工法は、テーパーライニング材とフレキシブルかん合材を使用することにより、曲率半径1.3Bm以上(B=既設管内幅または内径)の急曲線部への施工が可能です。

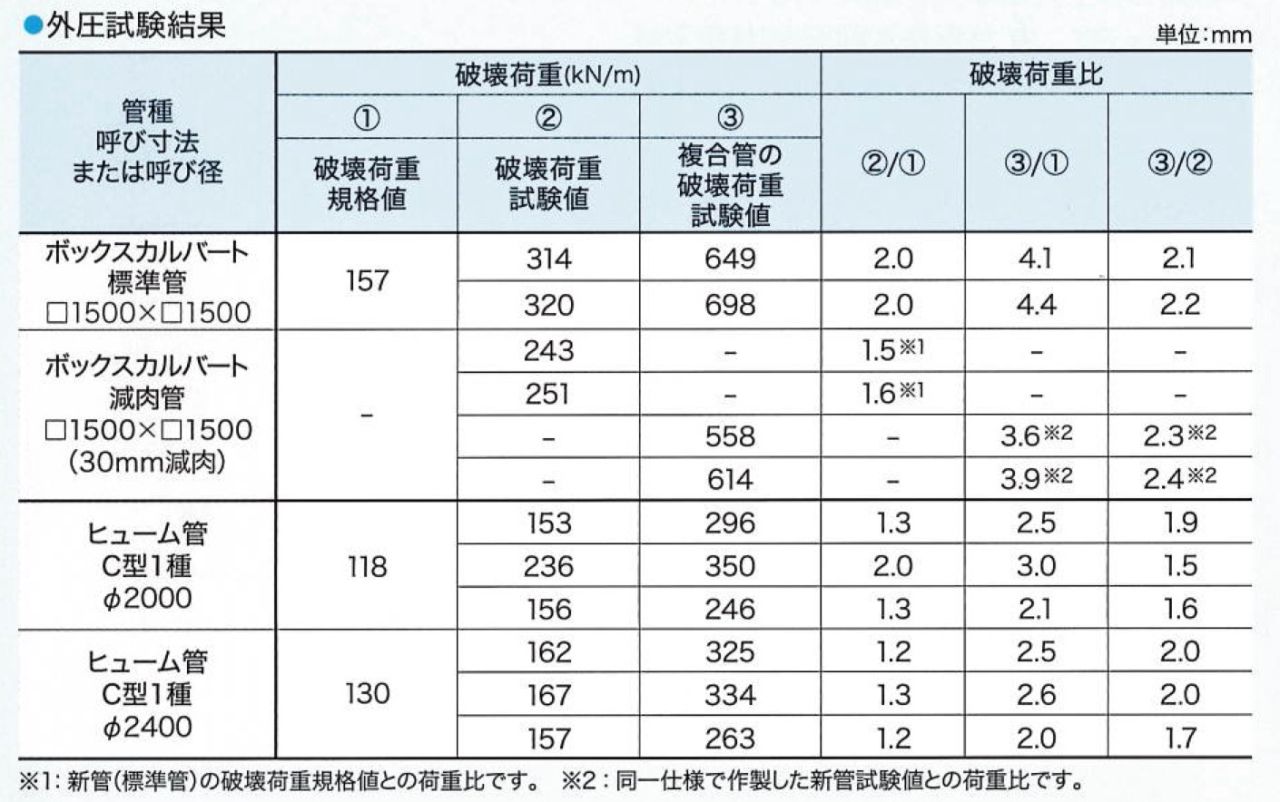

耐荷能力UP
面部材に補強鋼材を装着させ、さらに、充てん材を注入することにより既設菅と一体化させるため、耐荷能力に優れた複合管を築造します。
また、必要に応じて設計できるため、様々な条件に対応した断面設計が可能

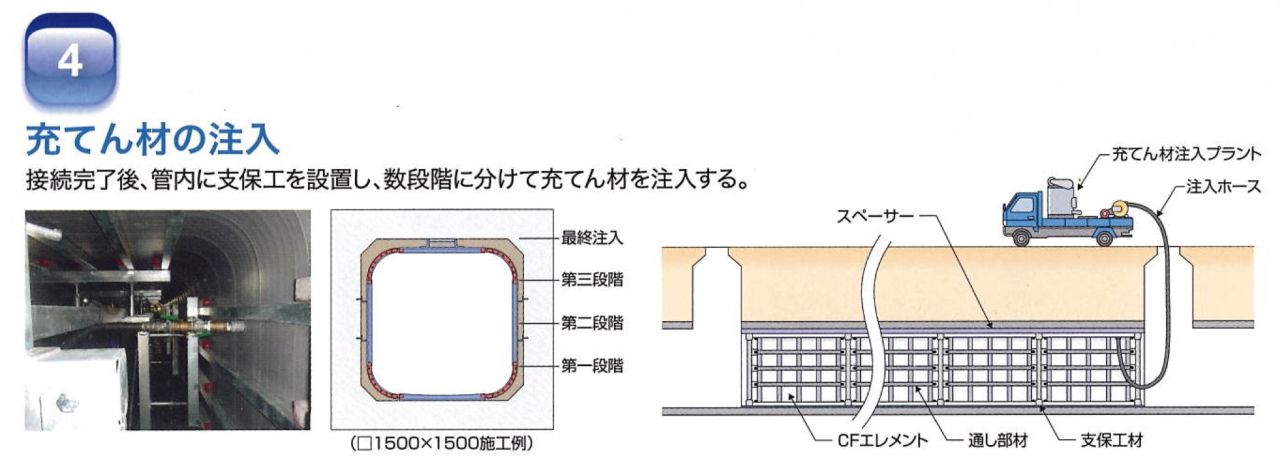

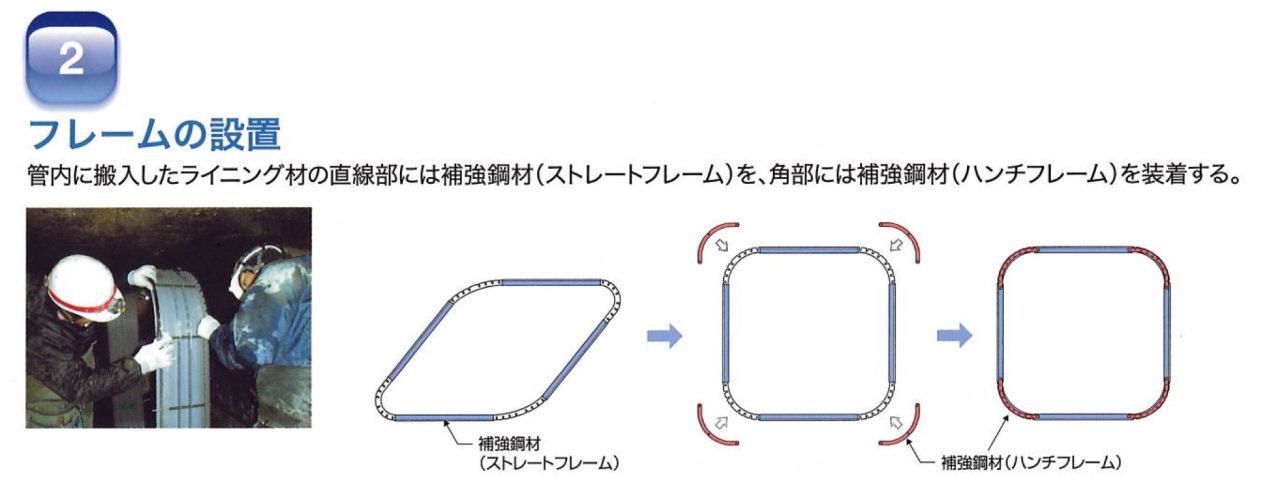

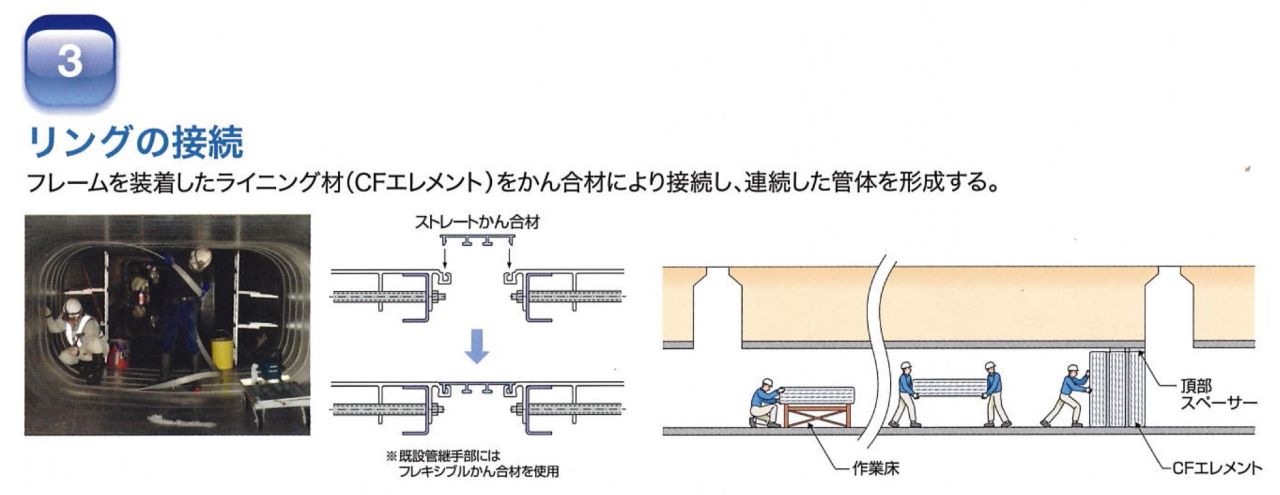

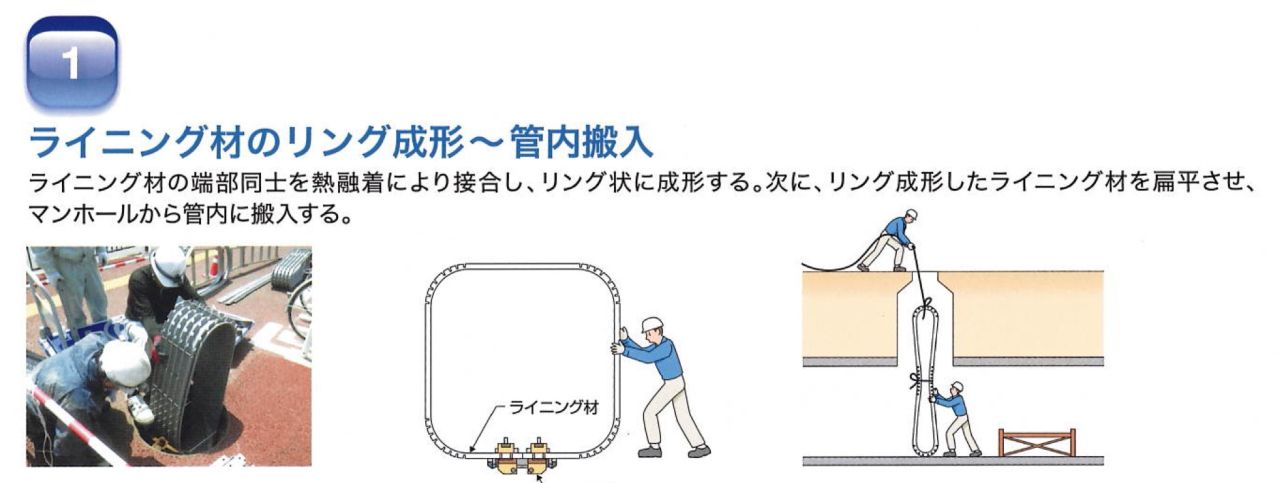

クリアフロー工法の流れ
株式会社大浜組はクリアフロー工法協会の会員です。
